摘要：皺紋华体会体育hth首页是美術型华体会体育hth首页的一種類型，能給塗料以美觀、多彩的外觀，起到較好的裝飾作用。
以聚酯樹脂、環氧樹脂、特種促進劑、紋理劑、固化促等為原料，通過對聚酯樹脂酸值的優選在70～75mgKOH/g ；環氧樹脂的環氧值優選在0.12～0.13 ；聚酯樹脂與環氧樹脂用量比例在1:1 ；特種促進劑與紋理劑添加比例占總百分之0.4%～0.6%，且比例為1:1 ；固化促進劑用量為0.2% ；能夠得到整體物理機械性能優，外觀花紋清晰凹凸立體感強的皺紋华体会体育hth首页。
华体会体育hth首页是由合成樹脂、固化劑或增塑劑、顏料、填料和其它助劑所組成，每種原料的選擇對塗料的性能及塗膜都有很大的影響。助劑的主要作用是用來改進性能缺陷，也是生產、使用過程中的輔助物質。
华体会体育hth首页作為裝飾性材料廣泛運用在工件表麵，皺紋华体会体育hth首页是美術型华体会体育hth首页的一種類型，是一種固化後塗層表麵能出現有規律的凹凸花紋的美術型华体会体育hth首页。因其具有很強的裝飾性且環保便利，已經廣泛應用於縫紉機、複印機、電控櫃、小型電機等外殼的塗裝。但是，對於一些工業縫紉機等特種壓鑄件塗裝的华体会体育hth首页與以往皺紋华体会体育hth首页相比，無論其外觀還是性能都有更高的要求。因此僅采用現有配方難以製備出滿足使用要求的皺紋华体会体育hth首页。本研究針對工業縫紉機等特種壓鑄件的使用要求、特性，從华体会体育hth首页配方設計上討論該產品的製備原理及方法並對其進行優化。
論文主要是要研製出采用特種功能的聚酯樹脂/ 環氧樹脂、顏填料及助劑製成的皺紋华体会体育hth首页。通過實驗探究反應中聚酯樹脂的酸值、環氧樹脂的環氧值、聚酯樹脂與環氧樹脂的不同比例、特種促進劑與紋理劑添加比例、固化促進劑用量來獲得整體物理性能優異，外觀花紋清晰美觀的環保型皺紋华体会体育hth首页。

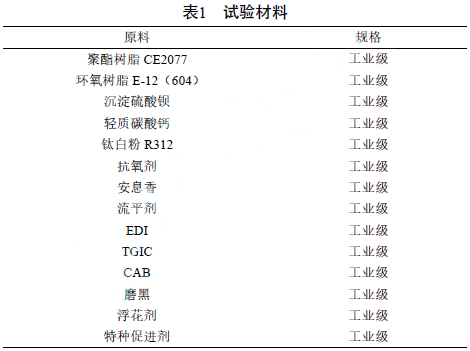

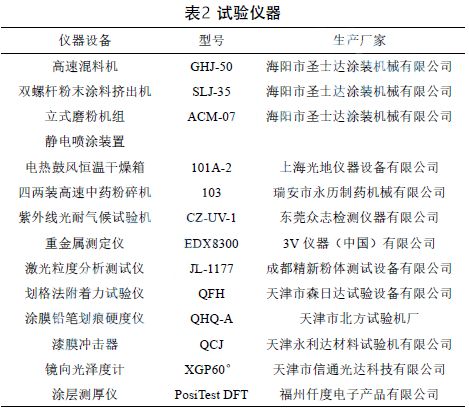

1、實驗材料及儀器

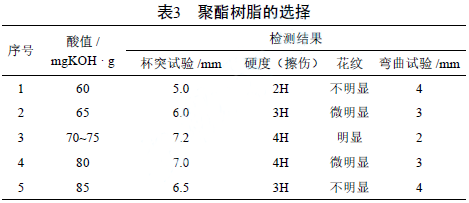

聚酯樹脂提供塗料的光澤、柔韌性，羥值的大小關係到與環氧樹脂的反應性，本論文經過經驗和資料收集，確定如下試驗方案，結果見表3。從表3可以看出，隨著酸值的增加，杯突性能、硬度、彎曲性能都有變化，皺紋先變好再又變差，表中3 號數據結果符合要求。

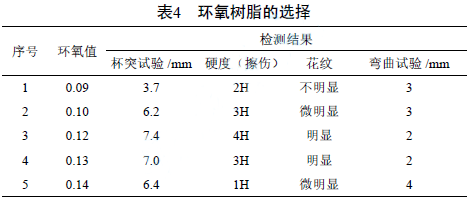

環氧樹脂提供塗料的附著力，環氧值的大小有關係到與聚酯樹脂的反應性，本論文經過經驗和資料收集，確定如下試驗方案，結果見表4。從表4中可以看出，隨著環氧值的增加，杯突性能、硬度、彎曲性能都有變化，皺紋先變好再變差，表中3號數據結果符合要求。

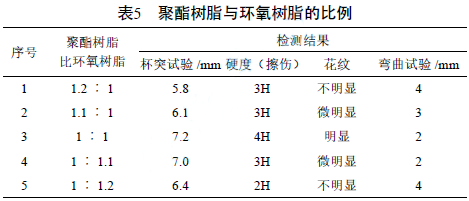

聚酯樹脂和環氧樹脂經過反應，提供完整的塗層，隻有二者比例符合要求，才能提供塗料的附著力、光澤、柔韌性和硬度，本論文經過經驗和資料收集，確定如下試驗方案，結果見表5：從表5可以看出，隨著環氧樹脂量的增加，杯突性能、硬度、彎曲性能都有變化，皺紋先變好再變差，從表中數據3號結果符合要求。

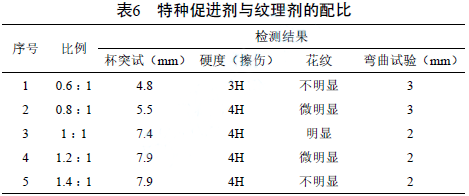

經過資料查取，特種促進劑和特效紋理劑具有協同效應，使皺紋塗料紋理均勻，花紋立體感強，金屬表麵裝飾效果好。確定如下試驗方案，結果見表6：從上表6可以看出，特種促進劑用量多，固化太快，皺紋不明顯，紋理劑用量多，花紋不明顯，所以3 號結果符合要求。

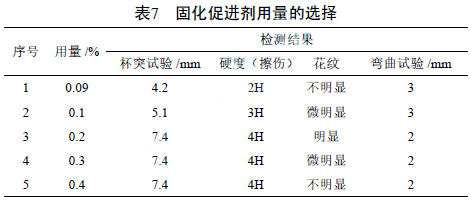

選用固化促進劑提高皺紋塗料固化度，減少固化時間，具有明顯節能效果並能較大提高機械性能。確定如下試驗方案，結果見表7：從表7可以看出，特種促進劑用量多，反應太快，花紋不明顯；太少，反應太慢，皺紋不明顯，所以表中3號結果符合要求。

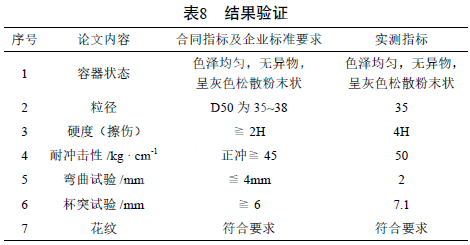

根據以上的實驗結果，配方中選擇聚酯樹脂的酸值選擇70～75mgKOH/g ；特種促進劑與紋理劑添加比例占總百分之0.4%～0.6%，且比例為1:1；固化促進劑用量為0.2%作為實驗條件，結果見表8：從上述實驗可知，反應中聚酯樹脂的酸值選擇70～75mgKOH/g ；特種促進劑與紋理劑添加比例占總百分之0.4%～0.6%，且比例為1:1；固化促進劑用量為0.2%，能夠得到整體性能優、外觀花紋清晰凹凸立體感強的皺紋华体会体育hth首页。本文轉載自： 浙江師範大學行知學院
聲明：本文內(nei) 容僅(jin) 做分享，不代表工業(ye) 塗料及华体会体育hth首页塗裝展觀點或立場。所用視頻、圖片、文字如涉及作品版權問題，請第一時間告知，我們(men) 將根據您提供的證明材料確認版權後立即刪除內(nei) 容！
- END -
關(guan) 於(yu) ICPC EXPO展會(hui)
ICPC EXPO 2023將於(yu) 2023年6月14-16日繼續在廣州保利世貿博覽館舉(ju) 行。由廣東(dong) 省塗料行業(ye) 協會(hui) 、廣東(dong) 智展展覽有限公司、中塗聯合國際會(hui) 展（廣州）有限公司等機構共同主辦，並與(yu) 深圳市塗料技術學會(hui) 、佛山市塗料行業(ye) 協會(hui) 、佛山市順德區塗料商會(hui) 深度合作。同時緊貼行業(ye) 發展趨勢和政策動向，同期舉(ju) 辦2023汽車表麵工程技術研討會(hui) 、亞(ya) 太华体会体育hth首页與(yu) 塗裝應用高峰論壇、灣區工業(ye) 塗料高質量發展與(yu) 應用論壇等一係列論壇活動，打造成為(wei) 行業(ye) 一年一度的交流盛會(hui) ！
