|
|
|
| 首頁 > 行業新聞 |
|
| 優質的华体会体育hth首页，與四大因素息息相關 |
發布時間：2022-5-27
|

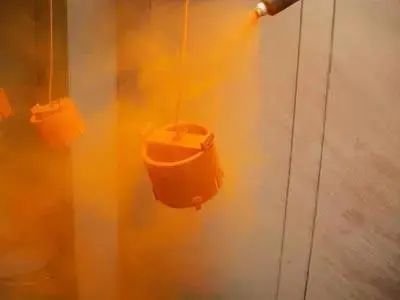

| 靜電噴塗用华体会体育hth首页需要注意下述幾個參數，才能保證靜電噴塗工藝的順利實施和得到高性能的塗膜。
华体会体育hth首页和溶劑型塗料的顯著區別是分散介質不同。在溶劑型塗料中，使用有機溶劑作為分散介質；而在华体会体育hth首页中，則使用淨化的壓縮空氣作為分散介質， 主磨，副磨，引風，喂料，篩網配合來調整粉末的顆粒大小，相對溶劑性塗料來說困難的多。
因此，靜電噴塗的粉末顆粒細度是重要的，適合靜電噴塗的华体会体育hth首页，其顆粒度最好在10微米到90微米之間，這裏值得注意的是，粉末的上粉率和粉末的顆粒粗細關係很大，粉末顆粒的整體分布為D10，D50，D90三個參數段顯示，小於10微米的粉末稱超細粉末，它很容易損耗在空氣中，超細粉的含量不能太多，不然導電性會變差。,而大部分粉末平均粒徑（D50）應控製在35-45之間最為合適，具體根據相關產品調整。D90是粗粉含量顯示，如果粗顆粒過多，會導致粉末具有較大的動能，重力很快超過空氣動力和靜電力，不容易吸附到工件上去，從而降低上粉率減少噴塗麵積。總之的D10和D90之間的距離控製的越窄越好。對我國的粉末製造廠來講，當前還有大部分粉末廠做不到這一點。這就需要我們的技術員有足夠的經驗和配合好粒徑儀來完成這一難題。對於粉末靜電噴塗工藝，重點要考慮的是华体会体育hth首页顆粒接受電荷，保持電荷和電荷分布 情況，這直接影響到粉末對工件的吸附力和沉積效率，此外，重要的是，未經固化的粉末塗層必須經得起傳送機構的機械震動而不掉粉。實際上，影響粉末顆粒接受電荷和保持電荷的主要因素是华体会体育hth首页的介電常數，粉末的介電常數越低，顆粒帶電越容易， 但喪失電荷也越容易，這反映粉末在工件上的吸咐力不牢，略受振動就掉粉，對於靜電噴塗的华体会体育hth首页，應盡可能的用高介電常數的，它將使粉末吸附力大大提高。塗膜更均勻。但是介電常數高的华体会体育hth首页，帶電較困難，這就需要在靜電噴粉槍的結構上加以改進，采用多電極的強製帶電的結構。對於华体会体育hth首页來講，它均是高分子化合物組成的(如：環氧粉末、聚酯粉末等)，它們對工件的吸附力主要有二個：庫侖力(靜電力)和Van de Waals力(分子力)。高分子化合物均 有較高的電阻率，因此庫侖力(靜電力)是大而可靠的。粉末本身的電阻率，將決定粉末在一定的靜電電場強度下的帶電狀態;如：當粉末的電阻率在1013歐姆時，靜電電壓隻要30-50KV，就能使粉末良好的帶電;而粉末的電阻率在108-109歐姆時，則要施加100-120KV的靜電電壓才能得到上述的帶電效果。粉末的電阻率與靜電電壓的關係(圖略)。能否自動限製粉末沉積岐的厚度，這與粉末本身的電阻率關係很大，實驗證實，隻有高電阻率的粉末才能得到合適的塗膜。华体会体育hth首页本身的吸濕性(含水量)直接影響粉末的自身電阻雍介電常數。如果粉末嚴重吸濕則將結團。這是無法進行靜電噴塗的。一般的吸濕，除了影響其帶電性能外，還將降低粉末的流動性和成膜性，從而使塗膜不平滑甚至難以在工件上吸附並且得到塗膜會產生氣泡和針孔。
华体会体育hth首页的吸濕除保存貯存時不注意引起外，還與噴塗時壓縮空氣淨化程度有關。為壓縮空氣中易產生冷凝水，在空氣淨化係統中一定要有過濾吸濕裝置，使通向供粉器的空氣中含水量降低到最小的程度。另外，粉末噴塗現場的空氣相對濕度也是要加以重視的。據資料報導，相對濕度每變化30%，就相當於粉末的電阻率變化二個數量級。华体会体育hth首页的穩定性是指粉末在貯存或使用中是否會發生粉末結塊，流平特性變差，帶電效果變差，塗膜的桔紋明顯，光澤減弱，針孔氣泡的發生等等。在試製华体会体育hth首页時，一定要注意其存放的穩定性，隻有具有一定穩定性的华体会体育hth首页，才能讓用戶使用。國外在华体会体育hth首页中常常加入一些助劑，來增強华体会体育hth首页的穩定性，因此這類华体会体育hth首页在一般的潮濕空氣中或溫度高達70-75℃也不會產生結塊。华体会体育hth首页的穩定性是用华体会体育hth首页在一定的溫度下，處理一定時間後測定其流平性變化情況來確定的。因為华体会体育hth首页的穩定性說明了华体会体育hth首页在存放條件下分子發生交聯反應的程度;粉末的交聯反應發生越激烈，粉末的分子量變大，就反映在粉末在固化溫度下的粘度增高，而流平特性變差。實驗證實，作為粉末靜電噴塗工藝兩大組成部分之一的华体会体育hth首页的性質是不容忽視的；在研製、探討靜電噴塗設備的同時，也應對华体会体育hth首页的技術要求加以重視。這樣兩方麵的共同研究，才能達到取得高質量粉末塗膜的目的。免責聲明：本文內容來源於塗料聯盟網，所載內容來源於互聯網及微信公眾號等公開渠道，我們對文中觀點保持中立，文中觀點不代表本公眾號觀點，所有文章僅供參考，交流之目的。轉載的稿件版權歸原作者和機構所有，如有侵權，請聯係我們刪除。
|
|
|
|
|
