华体会体育hth首页是一種以空氣為載體進行分散並塗裝的塗料品種，有極高的生產效率、優異的塗膜性能、良好的生態環保性和突出的經濟性。在世界範圍內，华体会体育hth首页每年以10%以上的速度增長，是具有廣闊發展前景的塗料品種之一。
华体会体育hth首页在烘烤成膜過程中，許多現象都是和表麵張力緊密相關(guan) 的，例如：縮孔、桔皮、針孔、脫層等。本文根據表麵張力的基礎理論，對成膜過程出現的一些現象談點看法，也許能給從(cong) 事华体会体育hth首页技術研究的同仁們(men) 有所幫助。华体会体育hth首页一般以粉末狀態存在，必須熔融後才能附著在被塗物上麵，流平後固化成膜，一般需要經過三個(ge) 過程：

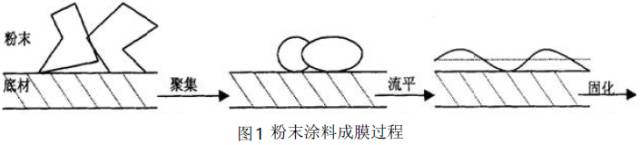

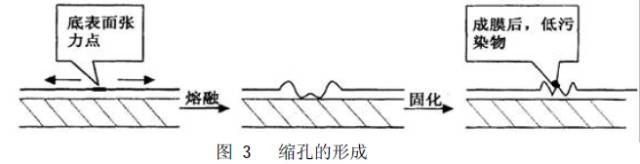

(1) 從(cong) 單獨的粉末顆粒，聚集成為(wei) 一層連續的、不平整的膜，此過程稱為(wei) 聚集過程；(2) 從(cong) 連續不平整的表麵流淌形成較為(wei) 光滑與(yu) 平整的表麵，即流平過程 ；(3) 熔融的塗液通過交聯反應，粘度不斷提高，最後固化為(wei) 堅硬的塗膜 ，稱為(wei) 固化過程。是华体会体育hth首页成膜過程液體(ti) 流動的一種局部渦流效應，也稱著貝納德的旋渦，這是由於(yu) 华体会体育hth首页熔融時粘度變化導致了表麵張力的變化，這樣便形成高粘度低表麵張力的塗液下沉至渦流的中間(即後來的凹陷部位)；低粘度高表麵張力的塗液上升至渦流的周邊(即後來的凸處部位)，見圖2桔皮的形成。(1) 正規的噴塗和烘烤。一次塗層太厚或烘烤升溫過快都會(hui) 導致桔皮明顯，一次塗層應在(50～70)μm為(wei) 宜。另外，控製熔融流平的時間應長些 ，這樣有利於(yu) 粉末塗層的流平；(2) 增加华体会体育hth首页的粘度。據上述對桔皮的形成原因，增加华体会体育hth首页熔融時的粘度，可以增大熔融時的流動阻力，減少桔皮；(3) 恰當地選用流平劑。一般华体会体育hth首页選用的流平劑應具備兩(liang) 種效應。即潤濕效應和流平效應，潤濕效應是在粉末處於(yu) 100℃左右時，增加對體(ti) 係的流平結合，此時表麵張力盡量小一點；當大於(yu) 150 ℃ 時流平應該才是主要的，粉末的表麵張力應大一點，以增加流平性。所以通常流平劑一般含兩(liang) 種以上的材料。縮孔是指在华体会体育hth首页成膜時，表麵由於(yu) 低表麵張力的點引起的特殊缺陷。若用電子顯微鏡觀察，縮孔大多數是由未被充分潤濕的小顆粒與(yu) 周圍不相容的樹脂所形成的圓渦，即在一個(ge) 較大的下陷圓渦中有一個(ge) 突出的小點。 如圖3所示，塗膜從(cong) 低表麵張力點流到高表麵張力點形成縮孔 ，一般低表麵張力點可能是加工過程中的灰塵、油滴等，也可能是未被充分潤濕的粉料。為(wei) 了減少縮孔的影響，可以采取如下措施：(1) 保持整個(ge) 加工環境的清潔。為(wei) 避免由於(yu) 外部環境而產(chan) 生縮孔，要特別注意整個(ge) 工作環境的清潔；(2) 恰當選取一些潤濕劑可以有效潤濕，並且對可能引起縮孔的顆粒進行很好的分散；針孔是指华体会体育hth首页從(cong) 熔融到固化的時間裏 , 华体会体育hth首页中的氣體(ti) 從(cong) 底層穿過高粘度的、已接近封閉的彈性樹脂層到達塗層表麵 , 未能逸出而形成的缺陷。一般來說 , 华体会体育hth首页中的氣體(ti) 是由原料中的低分子物質、被塗工件表麵吸附的揮發物在粉末噴塗過程中所引起的 , 或者說是在华体会体育hth首页固化過程中產(chan) 生的。這些氣泡在熔融狀態的塗膜中 , 形成一定數量的氣泡群 , 如前所述 , 氣泡的形成需要大量的表麵積 , 這些表麵積的產(chan) 生則與(yu) 塗膜的表麵張力相反抗 , 當其表麵張力較低時 , 形成一定量的穩定氣泡 , 所需的能量也比較低。氣泡在正常情況下 , 由於(yu) 小氣泡的壓力比大氣泡中的壓力高 , 小氣泡中的氣體(ti) 通過相鄰界膜向大氣泡中進行擴散 , 所以小氣泡會(hui) 不斷變小 , 大氣泡會(hui) 不斷變大 , 最終使得氣泡膜越來越薄 , 最終破滅。(1) 嚴(yan) 格控製表麵處理質量和噴塗工藝。表麵處理好的工件，要求不能含有汙點、斑點等小分子物質依附其上。如果是像鑄鐵等大工件，建議先預熱一下，另外空壓機要經常放水，靜電噴塗時要控製一定的塗膜厚度, 建議不要超過100μm；(2) 恰當選用消泡劑。一般华体会体育hth首页用的消泡劑是苯偶姻 (又稱安息香 ), 也有一些用於(yu) 特殊場合的透氣劑。一般消泡機理可簡述如下：首先是消泡劑和氣泡的接觸，然後是消泡劑在氣泡界麵上的展布，再次是消泡劑進入氣泡或置換氣泡膜，最後是氣泡破滅。當华体会体育hth首页和底材表麵張力或表麵能沒有調整好時，若底材表麵能與(yu) 塗膜表麵張力稍不匹配或塗層很厚時, 可能會(hui) 出現附著力差的現象；嚴(yan) 重不匹時，還會(hui) 出現脫層。另外，用金屬粉時，會(hui) 出現一些花點 ，這是因為(wei) 在噴塗時帶入了一些低表麵張力的物質。由於(yu) 表麵張力是华体会体育hth首页成膜的關(guan) 鍵因素，故如何認識表麵張力，並更好地結合华体会体育hth首页的自身特點，提高其塗膜性能，有著非常重要的意義(yi) 。隨著熱固性华体会体育hth首页產(chan) 品不斷地推陳出新，如UV固化、低溫固化、超耐候等相繼出現，為(wei) 华体会体育hth首页在各個(ge) 領域的應用提供了更廣闊的發展空間。免責聲明：來源於(yu) 網絡，所載內(nei) 容來源於(yu) 互聯網及微信公眾(zhong) 號等公開渠道，我們(men) 對文中觀點保持中立，文中觀點不代表本公眾(zhong) 號觀點，所有文章僅(jin) 供參考，交流之目的。轉載的稿件版權歸原作者和機構所有，如有侵權，請聯係我們(men) 刪除。
|
