摘要：基於(yu) 網紋粉的形成機理研究了不同種類固化劑（TMMGU）和填料、催化劑的用量、助劑的用量對紋理效果的影響。
最終得到了耐溶劑性優(you) 良、防腐性能優(you) 異和耐候性極佳的高檔SUV汽車保險杠專(zhuan) 用华体会体育hth首页。
保險杠是汽車必不可少的零部件，隨著轎車逐步走向家庭，人們(men) 對汽車質量、外觀精美度的要求越來越高。高檔SUV 汽車保險杠保護塗料要求具有層網紋(綿綿漆)效果，华体会体育hth首页不僅(jin) 耐候性極佳，而且網紋美觀，具有觸感強烈的特點。它不僅(jin) 彌補了工件表麵粗糙、凹凸不平的缺陷，經烘烤後，還可得到立體(ti) 感很強的表麵塗層，具有極佳的裝飾性。這種SUV 汽車保險杠專(zhuan) 用华体会体育hth首页具有優(you) 良的耐溶劑性、優(you) 異的防腐性能和極佳的耐候性。由於(yu) 影響塗層紋路大小、立體(ti) 感、紋路形態、機械性能、光澤等的因素較多，在為(wei) 研發工作帶來困難的同時，也提供了廣闊的研究空間，對高裝飾性华体会体育hth首页的選擇提供了更多的可能性。

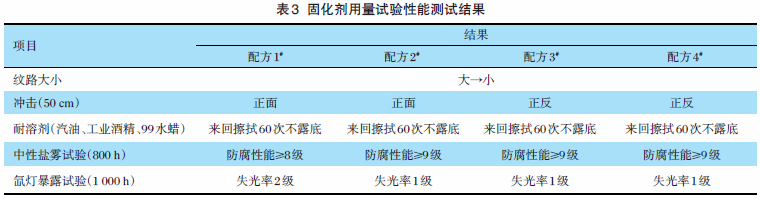

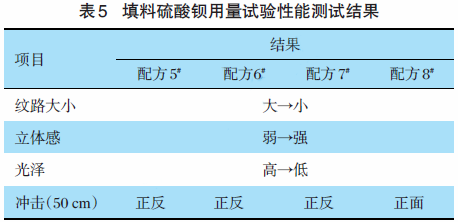

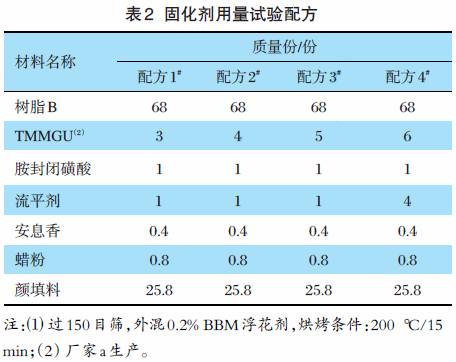

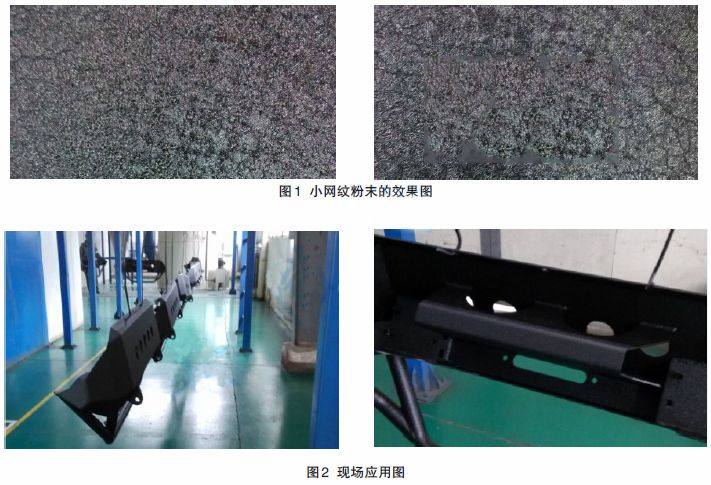

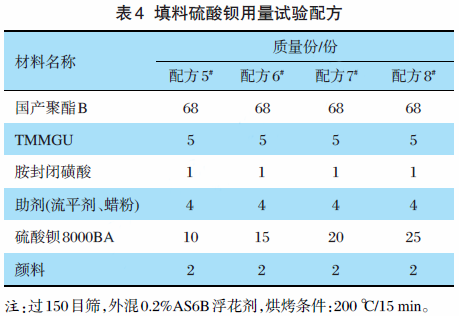

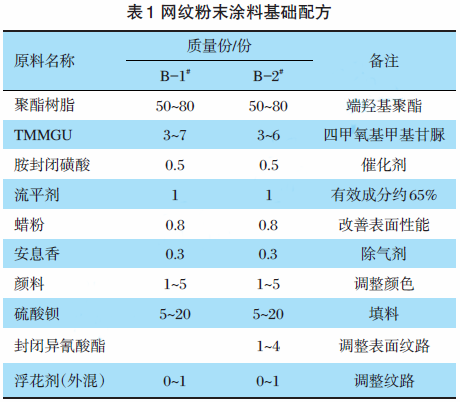

本研究針對高檔SUV汽車保險杠的使用環境、特性，選擇采用聚酯/四甲氧基甲基甘脲（TMMGU）這一特殊的固化體(ti) 係來製備具有特殊紋理塗層的华体会体育hth首页。配料、預混、擠出、壓片、粉碎、過150目篩、成品。靜電噴塗後，在200℃下烘烤15min。圖1、圖2分別為(wei) 效果圖和現場應用圖。選用酸值在30～40mgKOH/g的飽和羥基聚酯樹脂（國產(chan) 樹脂B）、顏填料、催化劑、固化劑等，根據SUV汽車保險杆專(zhuan) 用华体会体育hth首页設計配方，對比了TMMGU用量對塗層相關(guan) 性能的影響。實驗方案如表2所示，實驗結果如表3所示。由表3可以看出，當固化劑用量較少時，塗層的耐鹽霧性能和物理性能相對較差，這是由於(yu) 體(ti) 係固化不完全造成的。但是，當固化劑用量超過一定程度時，不但會(hui) 增加配方成本，還會(hui) 因為(wei) 膠化速度加快而影響塗層紋路的效果。另外，不同樹脂生產(chan) 廠商生產(chan) 的聚酯樹脂羥值範圍各有差異，所以在設計配方時，應根據所選用聚酯樹脂羥值的具體(ti) 情況，首先計算出固化劑的理論用量，然後在此基礎上通過具體(ti) 試驗進行驗證，並最終確定實際固化劑用量。本試驗選取羥值為(wei) 30～40 mgKOH/g 的聚酯樹脂，綜合性能和成本的考慮，選用了聚酯B與(yu) TMMGU 的比例為(wei) 93∶7（配方3）或94∶6（配方2）。選擇國產(chan) 聚酯B 和TMMGU 的比例為(wei) 93∶7，並固定其他條件，考察填料硫酸鋇（8000BA）用量對紋理效果的影響。實驗方案如表4所示，實驗結果如表5所示。從(cong) 表5可看出，隨著填料硫酸鋇加量的增加，板麵網紋立體(ti) (凹凸)感越強，但網紋路越小，通過硫酸鋇加量可以達到來調節網紋粉的紋路大小與(yu) 形態效果。加入填料的量越多，相對應的吸油量也就越大，塗層凸凹程度就越強。
通常，網紋塗料的顏填料加量相對其他塗料品種要減少很多，否則網紋效果會(hui) 模糊不清，填料硫酸鋇的加量需客戶對塗層紋路的特點、波紋的效果（如立體(ti) 感、大小），塗層性能和配方成本等綜合考慮確定。

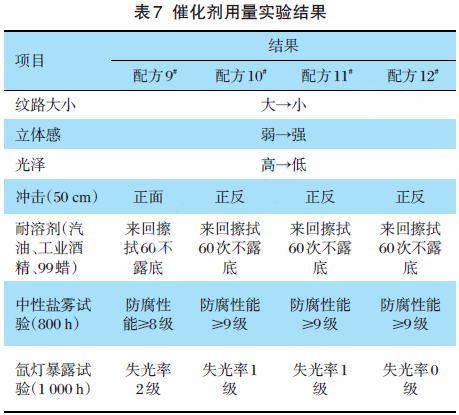

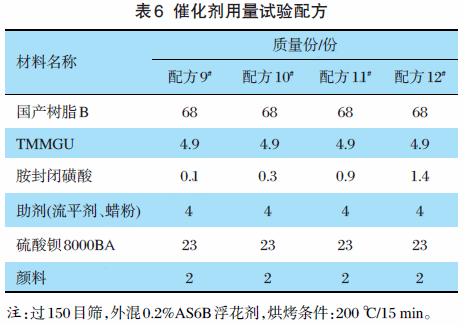

2.3 催化劑用量對紋路的影響胺封閉磺酸催化劑能明顯地降低塗料成膜溫度或縮短固化時間，獲得極好的塗層表麵性能及優(you) 異的耐候性和室外穩定性。在华体会体育hth首页中可以大幅降低华体会体育hth首页的交聯反應溫度。與(yu) 未封閉的催化劑相比，有極好的貯存穩定性。實驗方案見表6，實驗結果見表7。由表7可以看出，隨著催化劑用量的增加，反應速度逐漸加快，交聯密度逐漸增大。塗層的耐候性逐漸變好。綜合性能和客戶對紋路的特征、大小、現場的使用要求，胺封閉磺酸的推薦用量為(wei) 0.3%～1.2%。

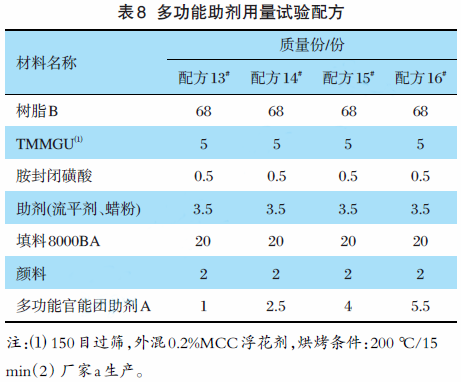

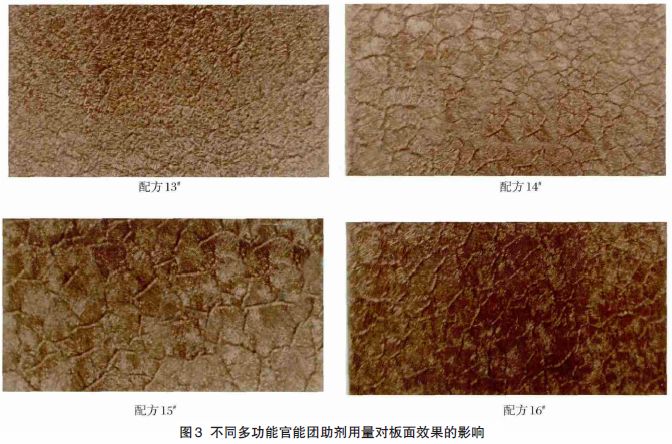

2.4 多功能官能團助劑A對紋路的影響實驗方案見表8，實驗結果見表9。按照表8配方製板的紋路效果見圖3。可以看出，隨著多功能官能團助劑A用量的增加，紋路先變大後變小，立體(ti) 感由強到弱再到一般。在此反應過程中，達到一定溫度時，胺封閉磺酸催化劑分解並在整個(ge) 反應過程中起催化作用。多功能官能團助劑消耗了胺封閉磺酸催化劑分解過程中產(chan) 生的胺，體(ti) 係酸性增強，從(cong) 而也促進了整個(ge) 反應過程。過多的多功能官能團助劑加入反而不利於(yu) 整個(ge) 反應過程，所以紋路稍平，整個(ge) 反應極其複雜。配方中多功能官能團助劑A的用量應根據客戶的要求和紋路特性來具體(ti) 調整。

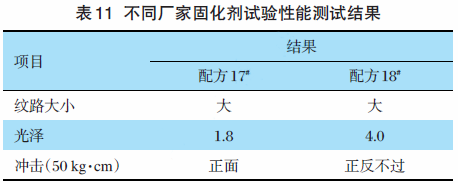

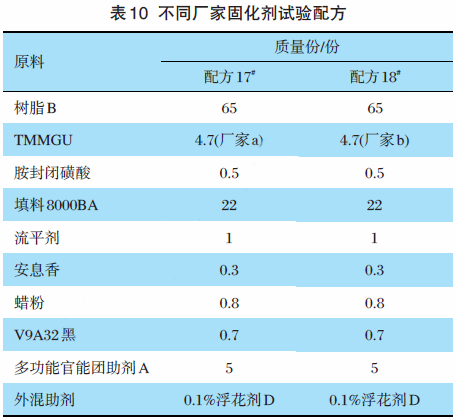

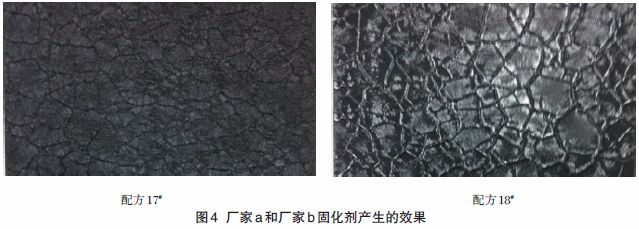

2.5 不同廠家固化劑對紋路的影響在端羥基聚酯/TMMGU固化體(ti) 係中，當達到一定溫度時，胺封閉磺酸解封，固化劑TMMGU在多功能官能團助劑的協同作用下，與(yu) 端羥基聚酯產(chan) 生複雜的交聯固化反應，從(cong) 而產(chan) 生這一特殊效果的紋理塗層。采用不同廠家的固化劑配方見表10，試板性能見表11。由圖4可見，不同廠家生產(chan) 的固化劑TMMGU產(chan) 生的紋路有明顯的差異，同時其效果還受到多功能官能團助劑A 的規律性影響。對於(yu) 廠家a生產(chan) 的固化劑TMMGU，當多功能官能團助劑A加量不超過6%時，紋路隨著加量變大後變小；當加量超過6%時，基本沒有紋路。對於(yu) 廠家b生產(chan) 的固化劑TMMGU，當多功能官能團助劑A加量不超過4%時，紋路隨之逐漸變大，光澤逐漸變小；當加量為(wei) 4%～6%時，紋路光澤逐漸變高，紋路繼續變大，衝(chong) 擊變差；當加量超過6%後，基本沒有紋路。
不同廠家生產(chan) 的TMMGU 在合成工藝，原料選擇方麵有所不同，所得到的TMMGU 產(chan) 品性能有所差異，導致對塗料固化反應影響差異很大，從(cong) 而影響板麵的紋路。
4、結語
聚酯/TMMGU型網紋华体会体育hth首页是建立在不相容的原理上，在這一固化體(ti) 係中，當達到一定溫度時，胺封閉磺酸分解開環，與(yu) 交聯劑TMMGU 產(chan) 生協同作用。並在各種助劑和多功能官能團助劑的作用下，與(yu) 端羥基聚酯產(chan) 生複雜的交聯固化反應，從(cong) 而產(chan) 生特殊的網紋效果。配方設計要根據客戶要求、標準來確定。為(wei) 獲得耐溶劑性優(you) 良、防腐性能優(you) 異和耐候性極佳的網紋华体会体育hth首页，主要有以下幾點建議：
（1）端羥基聚酯羥值不能過高，選擇30～40mgKOH/g範圍內(nei) 的飽和羥基聚酯樹脂；
（2）填料用量推薦為(wei) 10%～30%，具體(ti) 用量依據紋路的特點和配方成本來使用；
（3）固化劑選擇合適的比例，同時選擇合適廠家生產(chan) 的固化劑TMMGU，否則影響塗層的綜合性能；
（4）胺封閉磺酸的推薦用量0.3%～1.2%，綜合性能和成本考慮，還有客戶紋路大小和客戶現場爐溫的來調節；
（5）多功能官能團助劑A 的加入對整個(ge) 反應有推動作用，在加入量<4%時，對整個(ge) 反應體(ti) 係的紋路影響逐漸加強；加入量>4%時，反而不利於(yu) 整個(ge) 反應的進程。
免責聲明：來源：廣州擎天材料科技有限公司，所載內(nei) 容來源於(yu) 互聯網及微信公眾(zhong) 號等公開渠道，我們(men) 對文中觀點保持中立，文中觀點不代表本公眾(zhong) 號觀點，所有文章僅(jin) 供參考，交流之目的。轉載的稿件版權歸原作者和機構所有，如有侵權，請聯係我們(men) 刪除。
- END -
|
