|
|
|
| 首頁 > 行業新聞 |
|
| 行業資訊 II 薄塗型华体会体育hth首页與塗裝效果的探討 |
發布時間：2021-11-12
|
摘要：討論了新開發的薄塗型华体会体育hth首页的突出優點。與常規华体会体育hth首页相比，薄塗型华体会体育hth首页的塗膜厚度降低，膜厚均勻性提高，塗布率增加，在不犧牲塗膜性能的前提下，可以降低塗裝成本。
粉末塗裝的優點是一次塗裝可以得到厚塗膜（50～150μm），生產效率高，節約資源，減少VOC排放，符合現代環保理念的要求。
所以华体会体育hth首页得到了長足的發展。然而有些產品的塗膜並不需要太厚，例如家用電器塗膜偏厚造成了用戶的材料成本增加，塗裝件的組配性能不好，甚至出現塗膜機械性能不穩定的問題。為了降低塗裝成本和一次噴塗合格率，薄塗华体会体育hth首页有著特殊的應用領域，薄而均勻的塗膜是薄塗粉末塗膜非常重要的性能。
常規华体会体育hth首页的塗膜厚度為60～80μm，隻有達到該膜厚才能保證被塗工件完全遮蓋，塗膜平整度及各項性能指標符合要求。如果將常規华体会体育hth首页的膜厚降到45～60μm，要實現上述性能並保證一次上粉和邊角上粉的均勻性非常困難。因此對常規华体会体育hth首页的粒度分布、遮蓋力、流平性、帶電效率進行改進，是開發薄塗华体会体育hth首页必須解決的問題。
根據薄塗华体会体育hth首页與塗裝的要求，通過優化配方，調整生產工藝，結合用戶的各項噴塗工藝參數，研發了不改變用戶現有生產設備、固化條件，隻將噴塗氣壓稍作調整，即可實現均勻薄塗的薄塗型华体会体育hth首页。經海信容聲（揚州）冰箱有限公司生產線兩年多的使用表明，塗裝綜合成本下降明顯，產品一次合格率高，平均在96%以上，各項技術指標均達到電冰箱產品塗裝要求，得到了用戶的好評。
本研究對薄塗型华体会体育hth首页與常規华体会体育hth首页的粒度分布進行了比較，並將薄塗型华体会体育hth首页在生產線上進行了噴塗試驗。
1、試驗部分
原料：冰箱用環氧聚酯华体会体育hth首页。
設備：歐美克激光粒度分析儀、塗膜測厚儀、华体会体育hth首页生產線、靜電粉末塗裝生產線。
1.2 試驗方法
分別取常規型华体会体育hth首页和本項目薄塗型华体会体育hth首页樣品測定粒度分布；每次選10塊大麵積平板工件，掛在生產線上進行靜電粉末噴塗，烘烤後每塊樣板選擇10個點測定塗膜厚度。

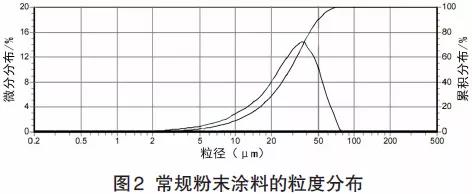

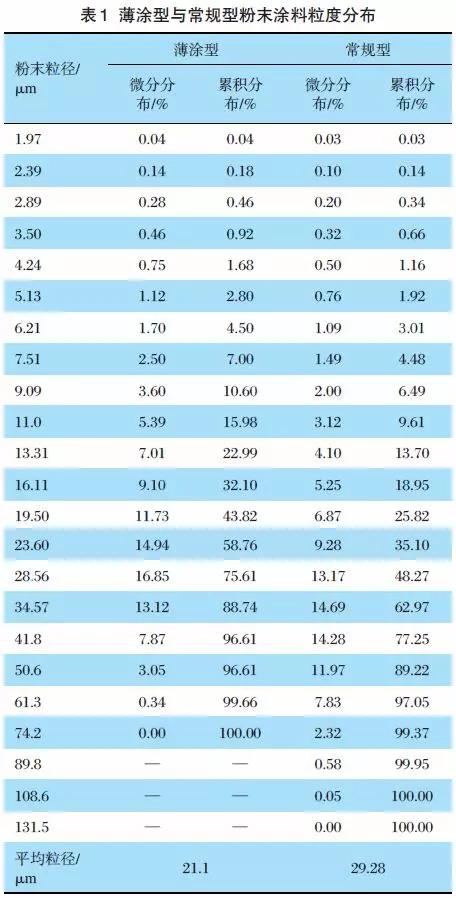

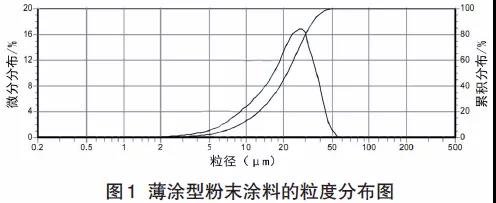

2、結果與討論薄塗和常規华体会体育hth首页的粒度分布分見表1和圖1、圖2。
從表1的數據對比可以看出，薄塗型與常規型华体会体育hth首页粒度分布明顯不同，平均粒度分別為21.1μm、29.28μm。從塗膜厚度來看，薄塗型膜厚45～60μm就能達到滿意的塗膜遮蓋力，平整度和外觀效果與常規华体会体育hth首页基本一致；而常規型需要60～80μm才能達到要求。
薄塗型粉末膜厚薄，遮蓋力下降，通過增加顏料用量，添加分散助劑等方法可以改進顏填料的分散性，提高遮蓋力；粉末塗膜的流平性是通過粒度分布調整，即平均粒度的調整來實現的。薄塗型华体会体育hth首页的平均粒度小，幹粉流動性、貯存穩定性、上粉率等性能變差，但通過調整华体会体育hth首页配方，適度添加增電劑、鬆散助劑等可以改進，以滿足用戶要求。
2.2 薄塗型华体会体育hth首页的塗裝效果

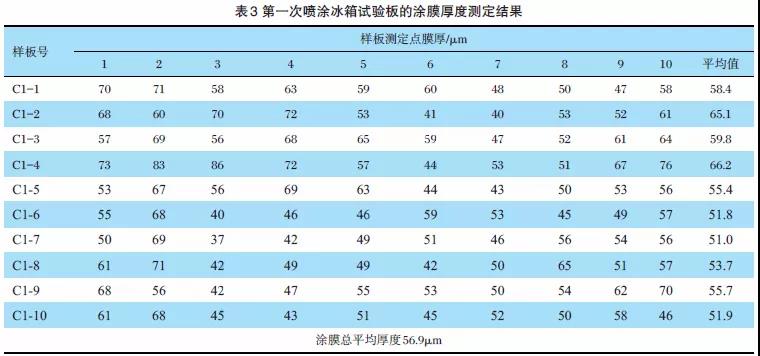

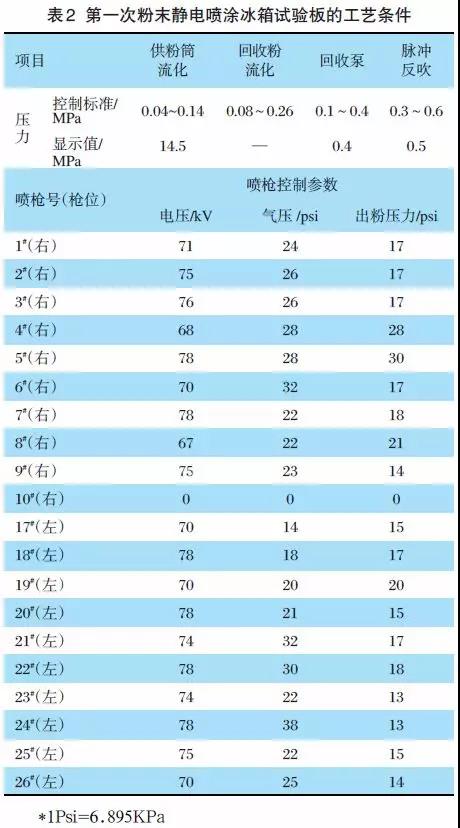

以薄塗型华体会体育hth首页在冰箱噴塗生產線上進行噴塗試驗。第一次粉末靜電噴塗試驗的工藝條件見表2，抽取噴塗的10塊冰箱試驗板，並在每塊板上測定10個點的塗膜厚度，測定結果見表3。塗膜厚度：最大值為66.2μm, 最小值為51.8μm，總平均值為56.9μm。

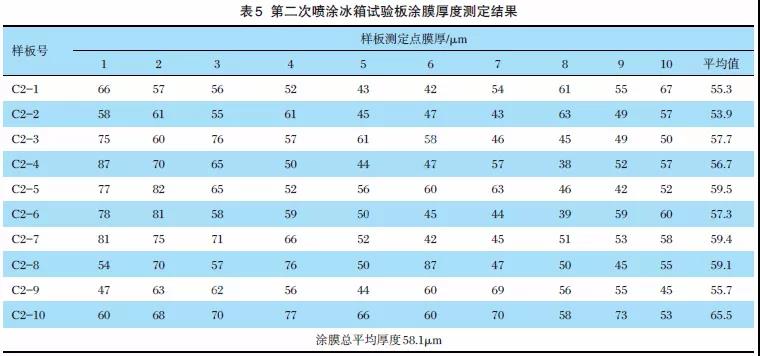

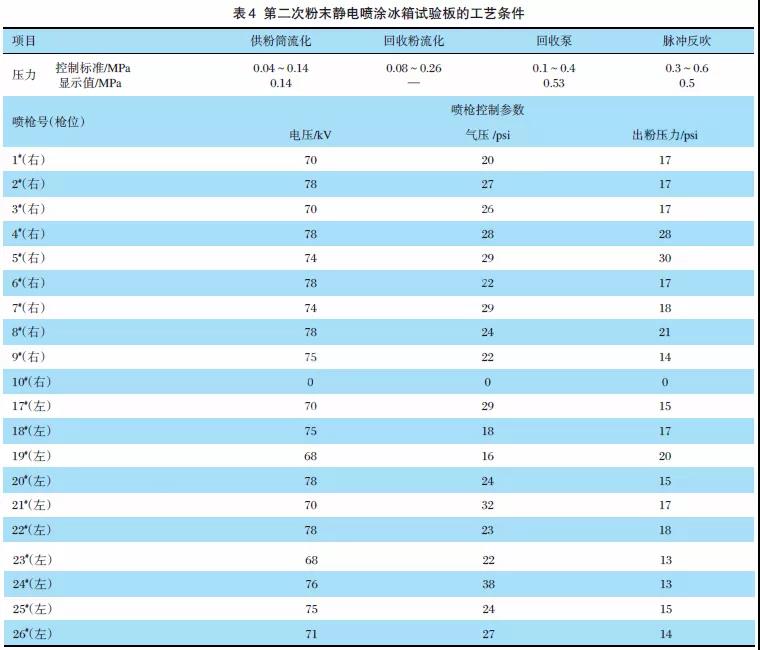

第二次薄塗型华体会体育hth首页靜電噴塗冰箱試驗板工藝條件如表4所示，抽取噴塗的10 塊冰箱試驗板，並對每塊板測定10個點的塗膜厚度（表5）。塗膜厚度測定結果是：最大值65.5μm，最小值53.9μm，平均值58.1μm。兩(liang) 次試驗的粉末塗膜平均厚度為(wei) 57.5μm,塗膜厚度低於(yu) 常規粉末塗膜的低限值60μm。

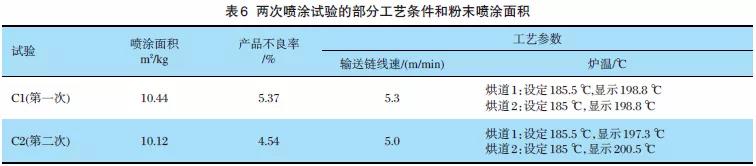

試驗中薄塗型华体会体育hth首页的部分工藝條件和單位質量华体会体育hth首页所能噴塗工件的麵積如表6所示。
（1）兩次試驗的每千克粉末噴塗麵積均在10.0m2/kg以上，平均值10.28 m2/kg；
（3）塗膜厚度比較穩定，第一次試驗的膜厚最大值76μm，最小值37 μm，第二次試驗的塗膜厚度最大值87μm，最小值42μm；
（4）噴塗線工藝參數基本穩定，塗膜流平性、遮蓋力較好。
需要說明的是，與常規华体会体育hth首页比較，盡管薄塗型华体会体育hth首页可以得到較薄的塗膜，但從塗膜厚度測定結果來看，膜厚均勻性有待提高，關鍵問題在於供粉係統的供粉穩定性需要改進。

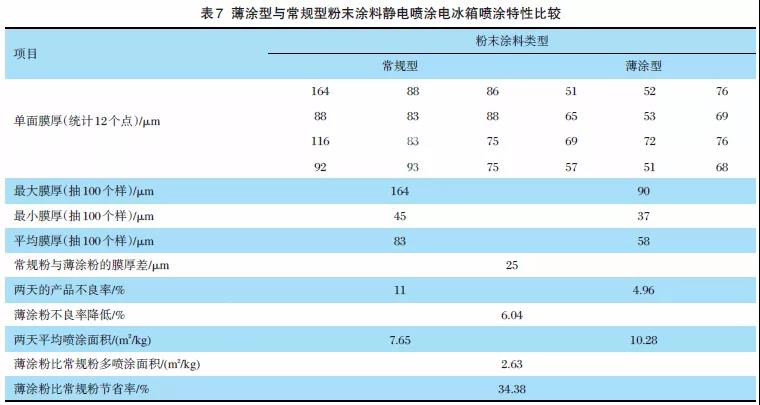

2.3 噴塗特性比較分別采用薄塗型华体会体育hth首页和常規华体会体育hth首页靜電噴塗電冰箱，比較塗膜厚度與每千克粉末的噴塗麵積，試驗結果如表7。
（1）改用薄塗型华体会体育hth首页噴塗樣板後，每千克薄塗粉末比常規粉末可多噴塗2.63 m2，節約华体会体育hth首页用量34.38%；
（2）與常規华体会体育hth首页相比，薄塗型华体会体育hth首页的平均膜厚減少25μm；膜厚最大值與最小值之差由常規华体会体育hth首页的120μm 左右降低至50μm，塗裝產品的不良率下降了6.04%；
（3）薄塗型华体会体育hth首页噴塗時穿透力強，明顯改善死角上粉率，較常規华体会体育hth首页的膜厚均勻，大大降低塗裝成本，提升塗裝效率。
3、結語
（1）通過华体会体育hth首页配方調整，特別是华体会体育hth首页粒度分布的調控，可以製備薄塗型华体会体育hth首页；
（2）通過塗裝工藝的調整，采用薄塗型华体会体育hth首页可以得到塗膜平均厚度60μm以下的薄塗膜，不僅節省华体会体育hth首页用量，還可降低塗裝成本。免責聲明：所載內容來源於互聯網及微信公眾號等公開渠道，我們對文中觀點保持中立，文中觀點不代表本公眾號觀點，所有文章僅供參考，交流之目的。轉載的稿件版權歸原作者和機構所有，如有侵權，請聯係我們刪除。
|
|
|
|
|
