行業資訊 || 高性能水性環氧防腐塗料的研製及性能研究 - 行業新聞 - 2025亞太國際工業塗料、华体会体育hth首页塗裝展

高性能水性環氧防腐塗料的研製及性能研究

譚偉民、王亞鑫、史立平

中海油常州塗料化工研究院有限公司

引言

目前防腐領域所使用的重防腐塗料大多數都屬於(yu) 高可揮發性有機物(VOC)含量塗料，塗料中的VOC通常對人體(ti) 造成傷(shang) 害，同時也具有可燃性，容易對環境和健康造成很大威脅。據統計，目前我國每年塗料塗裝行業(ye) 排入到大氣的有機溶劑約為(wei) 100萬(wan) t，不但會(hui) 汙染環境，也造成資源的大量浪費。2018年國務院發布關(guan) 於(yu) 《打贏藍天保衛戰三年行動計劃》的通知。文件指出2020年7月1日起在重點區域，塗料、膠黏劑領域VOCs將納入環境保護稅征收範圍。關(guan) 於(yu) VOCs限值，歐美發達國家在此之前對防腐蝕塗料已經出台相關(guan) 要求，歐盟在2013年要求VOCs含量為(wei) ＜300 g/L，美國在1998年要求VOCs含量為(wei) ＜450 g/L，我國國標（GB 30981－2014）提出VOCs含量為(wei) 390～720g/L。

水性塗料使用水來替換溶劑型塗料中的有機溶劑，最大的優(you) 勢是VOC含量低，環保性好，是未來防腐塗料的重要的一個(ge) 發展方向。美國、歐洲等國家和地區很早之前已經開始大範圍推廣使用水性防腐塗料，該塗料占防腐塗料總量的50% 以上，而我國作為(wei) 防腐塗料製備和塗裝的大國僅(jin) 在10%左右。因此，研製出高性能水性防腐塗料已勢在必行。

水性環氧防腐塗料是現階段廣泛用於(yu) 工業(ye) 腐蝕防護的一種高效塗料，目前的研究主要集中於(yu) 對環氧樹脂改性、環氧樹脂與(yu) 固化劑的相容性、顏填料和助劑的應用以及水性環氧樹脂乳液生產(chan) 工藝的改進等方麵。但所製備的水性環氧防腐塗料存在交聯密度低、容易閃鏽、耐強酸或強堿性能差等種種問題。本研究使用高環氧當量水性環氧乳液和低環氧當量水性環氧乳液複配，以氨基樹脂固化劑，研製了一種高性能、低VOC的水性防腐塗料，具備優(you) 異的耐高溫、耐各種化學品性等性能，在散熱器、水箱及鋼結構等領域有廣闊的應用前景。

塗料製備

(1)研磨顏料漿

在配料缸中依次加入去離子水、分散劑、潤濕劑、顏料、填料，攪拌均勻後，倒入實驗室用小型砂磨機中，加入適量鋯珠，研磨分散到刮板細度20 μm以下，靜置消泡後，過濾出料，得到塗料水性顏填料漿。

(2)塗料製備

在配料缸中加入的水性環氧乳液、氨基樹脂及催化劑按配方量分散均勻，然後加入製備的水性顏填料漿，攪拌狀態下加入消泡劑、流平劑等助劑，分散均勻；最後加入適量水，調整黏度得到水性環氧防腐塗料。參考配方如表1所示。

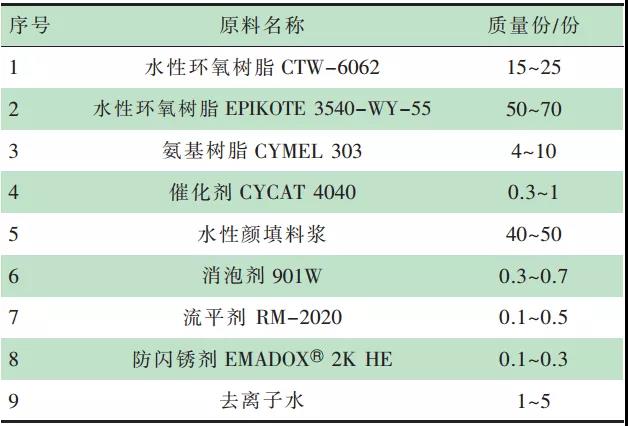

表1 水性環氧防腐塗料配方

(3)施工工藝

施工工藝包括噴塗和烘烤，工序為：在表麵處理後的底材上噴塗製備好的水性防腐塗料，先在80 ℃下烘烤 15min，然後升至 120℃下烘烤 25min，最後在180℃下烘烤30min，即得到試板。

結果與討論

(1)樹脂對塗層防腐蝕性能的影響

水性環氧防腐塗料通常由親水性的環氧乳液和親水固化劑構成。與其他水性防腐塗料相比，由於水性環氧防腐塗料中的環氧樹脂含有環氧基、羥基等官能團，使其耐化學品性優異、耐熱性好、具有不錯的附著力，能滿足工業塗裝領域的不同施工要求，因此在防腐領域被大量使用。市場上常見的環氧樹脂-氨基固化劑體係，由於其交聯密度低，因此其耐溫、耐溶劑和耐化學品性能欠佳。在采用相同固化劑的情況下，水性環氧乳液的環氧當量越大，其交聯密度越高，耐化學介質性能越好。

本研究選用高環氧當量（g/Eq為1600~2000）的水性環氧乳液（EPIKOTE 3540-WY-55）作為主體樹脂，但交聯密度大，塗層的力學性能會下降，同時施工後塗層在低溫下密閉放置容易發生開裂。水性環氧乳液樹脂（CTW-6062）為固體環氧樹脂經乳化工藝製備而成的環氧乳液，其環氧當量（g/Eq為910～1020），廣泛用於金屬底材的防腐塗裝。

因此，本實驗選用水性環氧乳液（EPIKOTE 3540-WY-55）與水性環氧乳液樹脂（CTW-6062）進行複配，通過試驗得到 2種樹脂的最佳質量比，結果見表2。

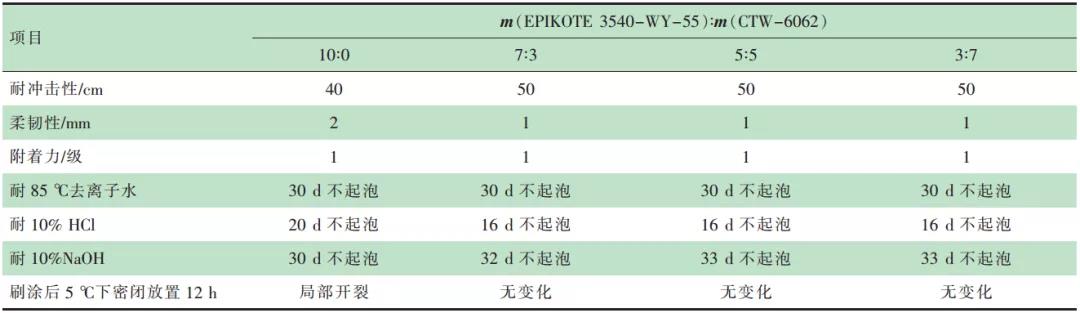

表2不同樹脂比例對塗膜性能的影響

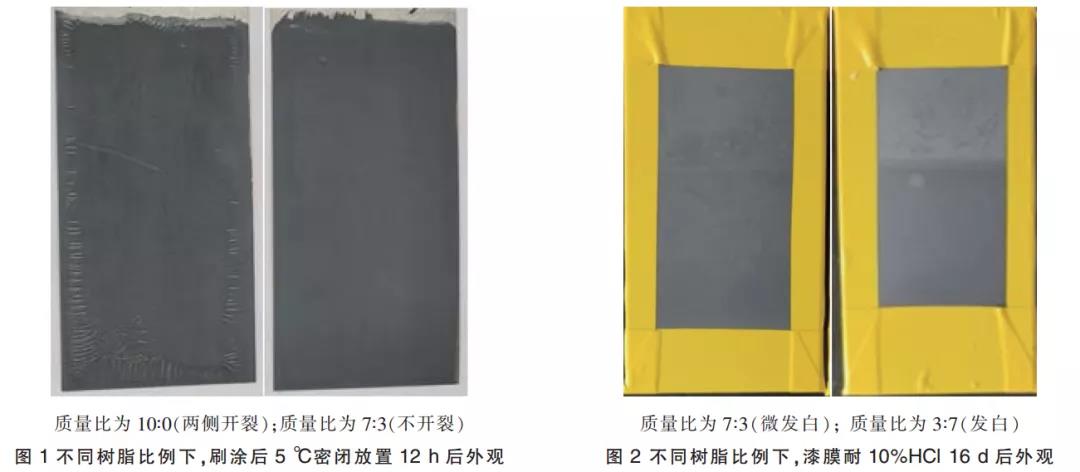

由表2和圖1可知，當水性環氧乳液（EPIKOTE 3540-WY-55）的加量較多時，塗膜的力學性能較差，同時低溫（5℃）密閉放置後，塗層也容易發生開裂。當體係中引入適量的低環氧當量環氧乳液（CTW-6062）時，力學性能有所提高，低溫不開裂，但耐酸性能有所下降。圖2是EPIKOTE 3540-WY-55與CTW-6062質量比分為7:3和3:7時，耐10%HCl 16d後的外觀圖。

從圖2可以看出，CTW-6062加量太大時，塗層被酸浸泡後有明顯的發白現象，這可能由於CTW-6062加量提高後塗層的交聯密度降低，導致耐酸性能變差。考慮到CTW-6062加入到體係中會降低塗層的交聯密度，因此在保證塗層低溫不開裂的前提下，需要盡量降低其用量。綜上所述，選擇水性環氧乳液（EPIKOTE 3540-WY-55）與水性環氧乳液（CTW-6062）質量比為7:3時，塗膜綜合性能優異。因此，選擇m（EPIKOTE 3540-WY-55）∶m（CTW-6062）為7:3。

(2)固化劑種類對塗層防腐蝕性能的影響

目前氨基樹脂作為固化劑主要包括不同醚化種類和不同醚化度的三聚氰胺甲醛樹脂，如：高度甲醚化三聚氰胺樹脂（CYMEL 303、CYMEL 350）、高亞胺基甲醚化三聚氰胺樹脂（CYMEL 325、CYMEL 327）、部分甲醚化三聚氰胺樹脂等。

本研究對不同種類甲醚化三聚氰胺甲醛樹脂進行了考察。根據不同固化劑的使用要求，在使用固化劑CYMEL 303、 CYEML 350時添加1% CYCAT 4040，其餘情況未加催化劑，結果見表 3。

表3不同種類氨基樹脂對漆膜性能的影響

從表3可以看出，CYMEL 303、CYMEL 350，其固含量相對較高，釋放的VOC低。CYMEL 325、CYMEL 327其結構中含有大量烷氧基/亞胺基等功能基團，無需外加酸性催化劑即可固化，漆膜硬度高，但固化膜柔韌性相對較差，VOC 含量偏高，同時耐介質性能較差。CYM EL303與CYM EL350均為高度甲醚化三聚氰胺樹脂，但CYM EL350甲基化程度比CYMEL 303低，其除烷氧基外還含有一定量的羥甲基和亞氨基，耐介質性能相對較差。結果表明，選用CYMEL 303作為固化劑綜合性能較優。

(3)顏基比對塗層防腐蝕性能的影響

顏基比(P/B)是重防腐塗料配方設計中不可忽視的因素。當顏基比低時，對樹脂和固化劑的填充程度較低，導致塗料體係的致密性較低，因此耐腐蝕介質滲透性下降，耐化學品性能會部分下降，且塗料成本上升；若顏基比過高，顏填料無法被樹脂完全包覆，部分顏填料顆粒遊離在樹脂空間結構空隙之外，導致塗層與基材之間的結合受到影響，其他耐性以及物理機械性能也會下降。以水性環氧乳液EPIKOTE 3540-WY-55、CTW-6062作為水性塗料基體樹脂，選擇CYMEL 303作為固化劑，保持其他組分含量不變，通過試驗調整塗料顏基比，選擇最優條件下的顏基比，結果見表4。

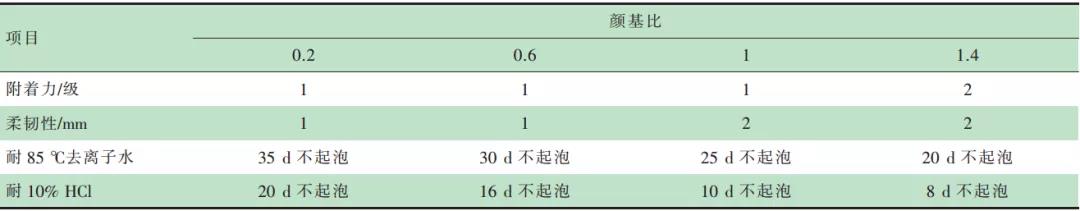

表4 顏基比對塗料性能的影響

從表 4可以看出，發現顏基比＞1 時，耐水、耐鹽酸變差；顏基比為0.2時，耐水性能、耐酸性能有部分提高，但塗料成本較高；因此，在保存一定的力學性能及耐化學介質性能的情況下，顏基比為0.6時綜合性能較優。

(4)防閃鏽劑對塗層防腐蝕性能的影響

水性性塗料在基材表麵幹燥時，容易產生閃鏽。添加防閃鏽劑能夠抑製腐蝕產生。實驗過程中考察不同防閃鏽劑對性能的影響。實驗結果見表5。

表5 防閃鏽劑對塗料性能的影響

由表5可知，亞硝酸鈉為水性防腐塗料最為常用的防閃鏽助劑，由於閃鏽現象是一般都由電化學作用引起的，使用這類具有還原性的物質來釋放負電荷對金屬基材的防鏽有很大的幫助，加量為配方總重量的0.2%時即可抑製閃鏽，但這類物質由於離子性太強，大量添加導致漆膜耐水性明顯變差。Raybo 60是含有有機鋅螯合物和亞硝酸鈉鹽混合物，防鏽能力較單獨使用亞硝酸鈉稍差，加量0.5%時即可抑製閃鏽，但加入後依然會導致耐水性能下降。

FA-179為有機鋅螯合物，添加後對塗層耐水性影響不大，但防閃鏽能力較差，在加量1%時才能完全抑製閃鏽。EMADOX ® 2K HE為雙組分防閃鏽劑，分為2K/1和2K/plus，兩組分需在攪拌下分別加入到塗料中，2K/1含有亞硝酸鹽，2K/plus中含有具有疏水長鏈的有機胺，由於疏水鏈段的存在使其對漆膜耐水及耐鹽霧等性能影響不大，在加量為0.2%（兩組分質量比1:1）時具有優異的防閃鏽效果。因此，選擇EMADOX ® 2K HE作為防閃鏽劑較優。

(5)水性環氧防腐塗料性能

根據以上討論結果，研製得到性能優異的水性環氧防腐塗料。性能測試結果見表6。

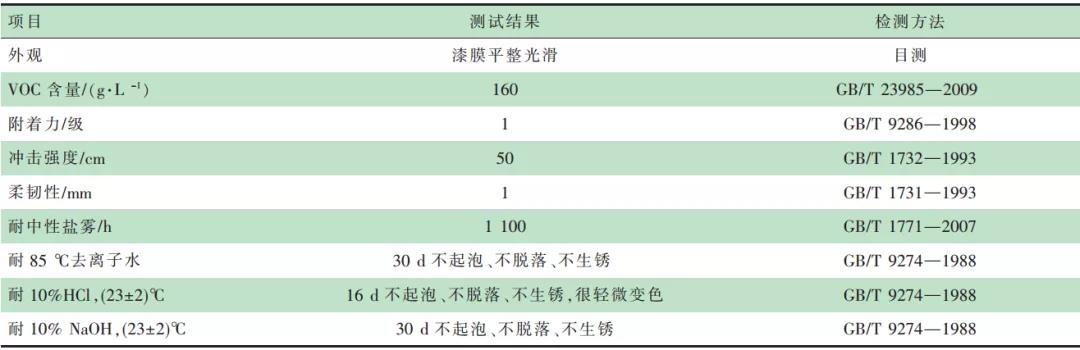

表6 水性環氧防腐塗料主要性能

結語

（1）以m（EPIKOTE 3540-WY-55）∶m（CTW-6062）為(wei) 7:3為(wei) 基料，以氨基樹脂CYMEL 303為(wei) 固化劑，顏基比為(wei) 0.6，防閃鏽劑為(wei) EMADOX ® 2K HE加量為(wei) 0.2%（兩(liang) 組分質量比1:1），研製出水性環氧防腐塗料；

（2）所研製的水性環氧防腐塗料，具有良好的物理機械性能以及優(you) 異的防腐性能、耐化學品性能以及耐溫性能。與(yu) 此同時，該塗料以水為(wei) 分散介質，VOC含量低，可廣泛用於(yu) 散熱器、水箱及鋼結構領域，是一種具有推廣應用前景的水性防腐防腐塗料。

免責聲明：我們(men) 對文中觀點保持中立，文中觀點不代表本公眾(zhong) 號觀點，所有文章僅(jin) 供參考，交流之目的。轉載的稿件版權歸原作者和機構所有，如有侵權，請聯係我們(men) 刪除。（文章轉載於(yu) ：塗料聯盟網侵刪）

欲了解更多精彩詳情，請關(guan) 注官方微信“工業(ye) 塗料及华体会体育hth首页塗裝展”！
